PERSPECTIVE DU CERCLE

27 Septembre 2007 , Rédigé par LETZELTER Publié dans #abc-dessin

LE CERCLE EN PERSPECTIVE


TRACE DE BASE

Tout d'abord, nous allons décomposer, en 5 étapes, le tracé d'un cercle inscrit dans un carré sans tenir compte de la perspective. Pour détailler la progression, le nouveau tracé a été reporté en rouge dans les carrés successifs. Dans l'ordre (voir croquis ci-dessous) :

- en 1   le tracé des diagonales
- en 2   les médianes
- en 3   le partage en 3 parties égales d'une demi-diagonale
- en 4   le carré intérieur dont un coin passe par le point du 1er tiers
- en 5   les 8 points caractéristiques
- en 6   le tracé du cercle, exécution réalisée en reliant ces 8 points particuliers,  (4 points situés sur les médianes et 4 points sur les coins du carré interne).


TRACE DU CERCLE EN PERSPECTIVE

Le tracé est effectué selon le même procédé décrit ci-dessus. Néanmoins, il convient de respecter les règles de la perspective linéaire, soit frontale, soit oblique (niveau des yeux, lignes de fuite, etc.)
1er exemple : Le tracé du cercle est inscrit dans un carré vu en perspective frontale, l'observateur étant placé dans l'axe, milieu du carré. Nota : Pour relativiser les erreurs de partage en 3 parties égales, effectuez ce partage sur la 1/2 diagonale avant ... la plus grande.

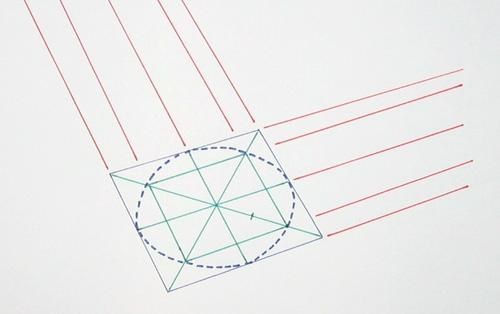

2ème exemple :
Le tracé du cercle est inscrit dans un carré vu en perspective oblique.
On notera que les points de fuite sont situés, (comme souvent) en-dehors de la surface du papier. Même le niveau des yeux est ici au-dessus de la page.
A remarquer également les lignes de fuite des médianes et du carré intérieur qui vont vers les points de fuite.


















Exercice réalisé en cours :

LE POT DE LA VICTOIRE   Dessin graphite 30 x 25 cm sur papier aquarelle (LETZELTER 2006)

MISE EN APPLICATION EN DESSIN

Cet exemple, "Place de la Mairie à TOURVES", (croquis que j'ai réalisé sur le terrain), représente une fontaine comportant plusieurs tracés de cercle en perspective frontale. Le tracé nous renseigne sur l'orientation des ellipses en fonction de la position par rapport à NY : ellipses au-dessus et en-dessous. Ici, le niveau des yeux est au 2/3 de la vitrine de droite. C'est sur ce niveau que le cercle sera vu sous la forme d'une ligne droite. En effet, plus on se rapproche de NY, plus le cercle "s'aplatit".
Lorsque le cercle est situé sous NY, la partie avant de l'ellipse ressemble à un U ouvert vers le haut. Si le cercle est situé au-dessus de NY, cette partie avant ressemble à un U ouvert vers le bas. Toutes ces lignes courbes à réaliser pour le tracé des ellipses ne sont donc pas être parallèles.



TOURVES Place de la Mairie    Sanguine 24 x 32 cm sur papier Canson blanc

Partager cet article

Repost 0
Pour être informé des derniers articles, inscrivez vous :

Commenter cet article

Romain 03/08/2016 20:31

Bonjour, un petit problème dans l’exécution de mes tracés: Comment m'assurer que des segments portés sur des directions différentes ont bien la même longueur? Ici par exemple, quelle construction vous fait représenter un carré et non un rectangle en perspective? Pour obtenir des "vrai" cercles, et non des ellipses.. Excellent travail cependant, vous m'avez déjà appris beaucoup de choses! :) J'espère que vous pourrez m'aider..

JAIME 03/08/2016 22:31

Si j'ai bien compris votre problème vous-vous interrogez quant à l'exécution pour obtenir le tracé d'un carré en perspective.Il convient d'étudier avec attention la perspective des cubes, la base de ces volumes étant un carré. VOIR SOUS http://abc-dessin.over-blog.com/article-perspective-des-cubes-122238548.html

Bokobza Hubert 21/09/2008 17:42

Bonjour, je suis tombé sur cet article en cherchant des informations pour le dessin en perspective. Je voulais simplement rectifier une petite erreur concernant le dessin du cercle: dans l'étape n°3, vous dites de couper les demi-diagonales en 3 fois 1/3. Mais en voulant vérifier le calcul, j'ai trouvé que la longueur exacte est 1/racine de 2. Ca ne parle pas beaucoup comme ça, mais ça se situe exactement entre 1/4 et 1/3. Voilà tout!Au revoir!

manu 19/07/2014 09:08

moi je prend 1/4 = 1/2x1/2... la moitié de la moitié, plus facile à mettre en œuvre !
puis je décale légèrement mon point vers le centre du cercle au feeling pour me rapprocher de 1/racine(2)... ensuite je reporte ce point sur les autres diagonales en faisant le carré intérieur comme indiqué ci dessus !

JM LETZ 22/09/2008 21:35


Votre calcul est exact ... mais justement pour la proportion exacte qui ne "parle pas beaucoup" j'ai préféré une approche plus intuitive, plus facile à mettre en oeuvre et largement suffisante pour
effectuer le croquis.
